Flame Graphs

Profiling de CPU en la JVM

Jerónimo López / @jerolba
13 / Febrero / 2018

Acerca de Jero

Disclaimer

No soy ningún hacker de perf, de JVM, ni de sistemas.

Objetivo de la charla

En qué consiste el profiling
Diferentes técnicas de profiling
De donde sale y cómo leer un Flame Graph
Cómo generar un Flame Graph
~~Localizar y resolver problemas con Flame Graph~~

Premature optimization

“We should forget about small efficiencies, say about 97% of the time: premature optimization is the root of all evil”

Donald Kunth

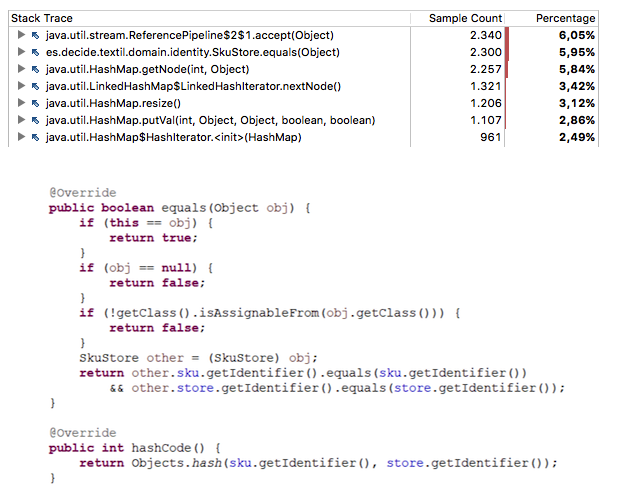

¿Nunca te ha pasado...?

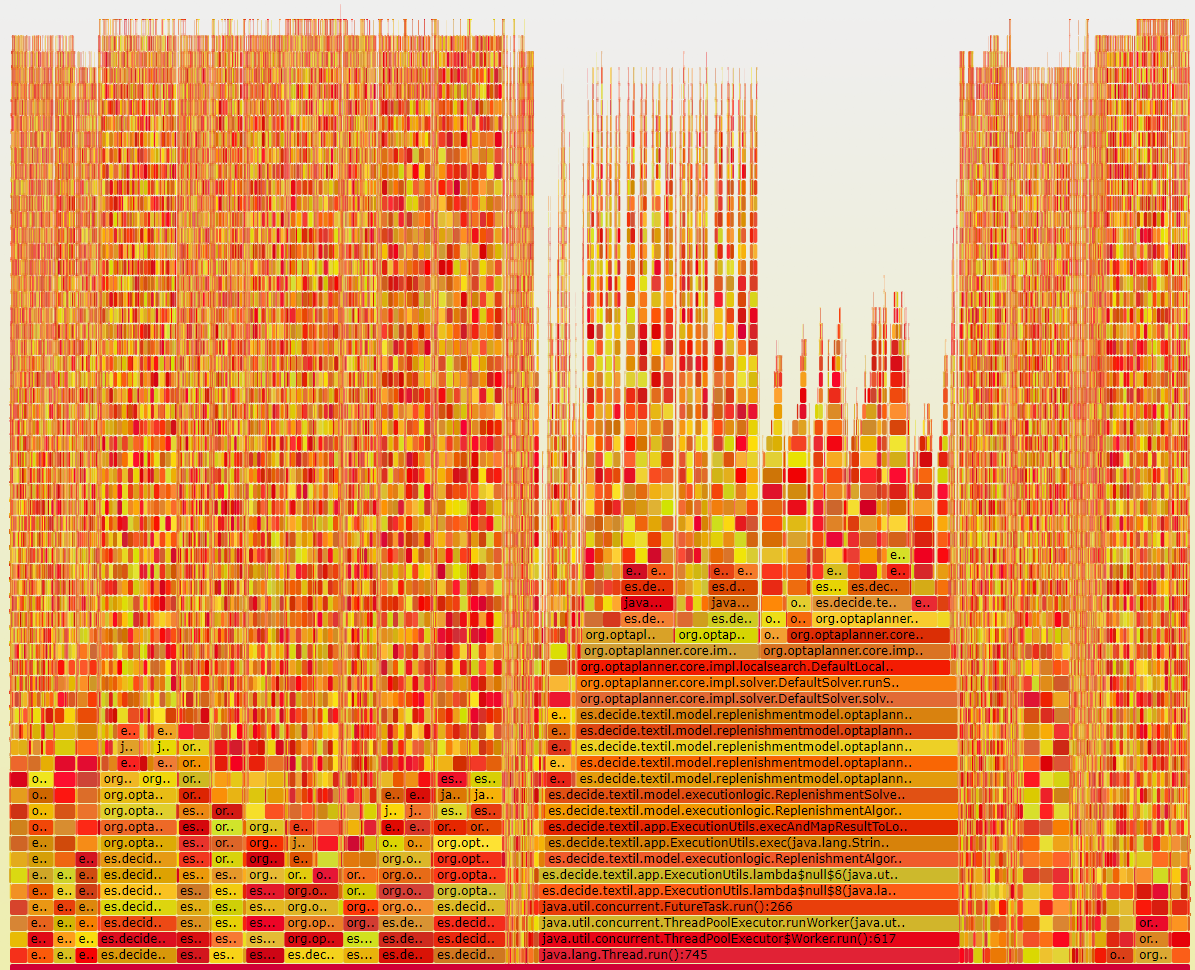

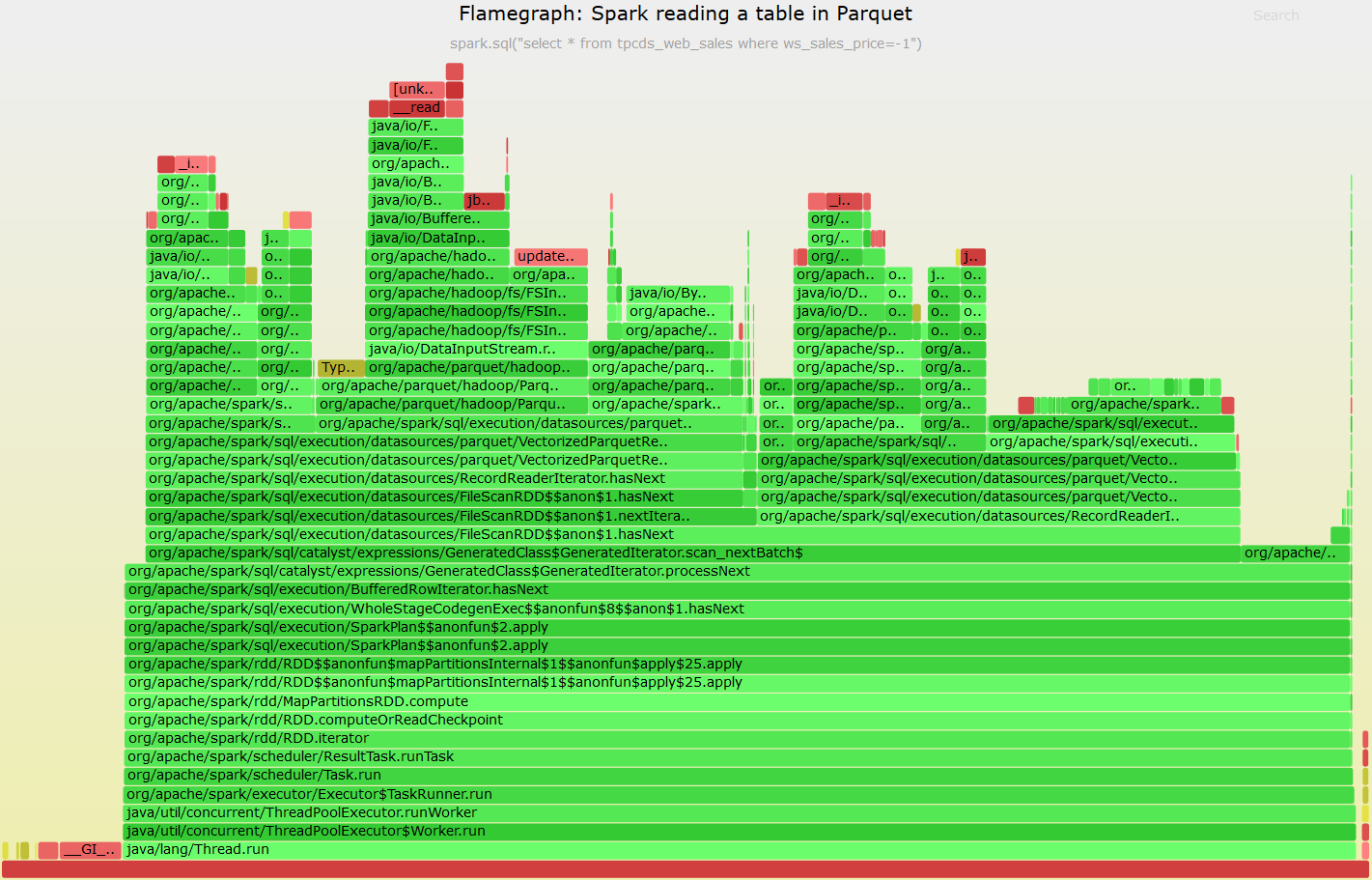

Conseguir algo como esto

Flame Graphs

Inventados por Brendan Gregg
Referencia en análisis de performance
Desarrollado en Joyent y Netflix
http://www.brendangregg.com/flamegraphs.html

Flame Graphs

“Flame graphs are a visualization of profiled software, allowing the most frequent code-paths to be identified quickly and accurately”

Profiling vs Sampling

Profiling: instrumenta el código para medir el tiempo de ejecución de cada método.
Sampling: toma muestras del estado de la máquina con cierta frecuencia.

Profiling mediante sampling

Recolectar la mayor cantidad posible de stacks por segundo sin afectar el rendimiento
Representarlos visualmente:

Hot methods
Call Tree
Flame Graph

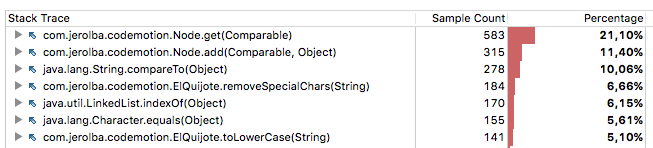

Hot Methods

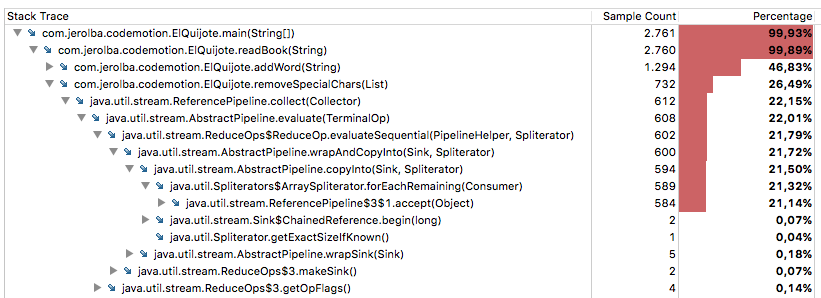

Call tree

Flame Graph

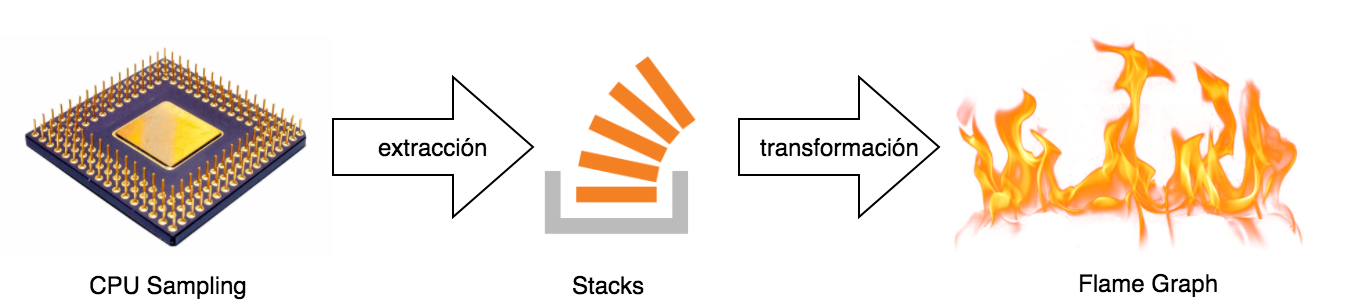

Proceso

¿Cómo es un sample en jstack?

							"main" #1 prio=5 os_prio=31 tid=0x00007f904c00c000 nid=0x1703 runnable [0x0000700000219000]
	java.lang.Thread.State: RUNNABLE
		at com.jerolba.codemotion.ElQuijote.toLowerCase(ElQuijote.java:98)
		at com.jerolba.codemotion.ElQuijote.lambda$toLowerCase$3(ElQuijote.java:71)
		at com.jerolba.codemotion.ElQuijote$$Lambda$6/2030562336.apply(Unknown Source)
		at java.util.stream.ReferencePipeline$3$1.accept(ReferencePipeline.java:193)
		at java.util.ArrayList$ArrayListSpliterator.forEachRemaining(ArrayList.java:1374)
		at java.util.stream.AbstractPipeline.copyInto(AbstractPipeline.java:481)
		at java.util.stream.AbstractPipeline.wrapAndCopyInto(AbstractPipeline.java:471)
		at java.util.stream.ReduceOps$ReduceOp.evaluateSequential(ReduceOps.java:708)
		at java.util.stream.AbstractPipeline.evaluate(AbstractPipeline.java:234)
		at java.util.stream.ReferencePipeline.collect(ReferencePipeline.java:499)
		at com.jerolba.codemotion.ElQuijote.toLowerCase(ElQuijote.java:71)
		at com.jerolba.codemotion.ElQuijote.readBook(ElQuijote.java:43)
		at com.jerolba.codemotion.ElQuijote.main(ElQuijote.java:30)

¿Cómo es un sample en perf?

						java   339/363   [002] 7628263.042557: cycles:
ffffffff8104f45a native_write_msr_safe ([kernel.kallsyms])
ffffffff8102f8bc intel_pmu_enable_all ([kernel.kallsyms])
ffffffff81029b14 x86_pmu_enable ([kernel.kallsyms])
ffffffff81142a77 perf_pmu_enable ([kernel.kallsyms])
ffffffff81027bfa x86_pmu_commit_txn ([kernel.kallsyms])
ffffffff811434f0 group_sched_in ([kernel.kallsyms])
ffffffff811439b2 __perf_event_enable ([kernel.kallsyms])
ffffffff8113f620 remote_function ([kernel.kallsyms])
ffffffff810dc880 generic_smp_call_function_single_interrupt ([kernel.kallsyms])
ffffffff81040ac7 smp_call_function_single_interrupt ([kernel.kallsyms])
ffffffff81732a5d call_function_single_interrupt ([kernel.kallsyms])
ffffffff8160b55e sock_aio_write ([kernel.kallsyms])
ffffffff811bd4aa do_sync_write ([kernel.kallsyms])
ffffffff811bdd2d vfs_write ([kernel.kallsyms])
ffffffff811be669 sys_write ([kernel.kallsyms])
ffffffff8173186d system_call_fastpath ([kernel.kallsyms])
	7f35c130035d [unknown] (/lib/x86_64-linux-gnu/libpthread-2.19.so)
	7f35a979cb8b Lsun/nio/ch/FileDispatcherImpl;.write0 (/tmp/perf-339.map)
	7f35a987dadc Lsun/nio/ch/SocketChannelImpl;.write (/tmp/perf-339.map)
	7f35a9878a50 Lio/netty/channel/nio/AbstractNioByteChannel;.doWrite (/tmp/perf-339.map)
	7f35a986f204 Lio/netty/channel/DefaultChannelPipeline$HeadContext;.flush (/tmp/perf-339.map)
	7f35a97ba324 Lio/netty/channel/AbstractChannelHandlerContext;.flush (/tmp/perf-339.map)
	7f35a98644e4 Lio/netty/channel/ChannelOutboundHandlerAdapter;.flush (/tmp/perf-339.map)
	7f35a97ba324 Lio/netty/channel/AbstractChannelHandlerContext;.flush (/tmp/perf-339.map)
	7f35a9863624 Lio/netty/channel/ChannelDuplexHandler;.flush (/tmp/perf-339.map)
	7f35a97ba324 Lio/netty/channel/AbstractChannelHandlerContext;.flush (/tmp/perf-339.map)
	7f35a935c438 Lorg/vertx/java/core/net/impl/VertxHandler;.channelReadComplete (/tmp/perf-339.map)
	7f35a92e11d4 Lio/netty/channel/AbstractChannelHandlerContext;.fireChannelReadComplete (/tmp/perf-339.map)
	7f35a935cc98 Lio/netty/handler/codec/ByteToMessageDecoder;.channelReadComplete (/tmp/perf-339.map)
	7f35a92e11d4 Lio/netty/channel/AbstractChannelHandlerContext;.fireChannelReadComplete (/tmp/perf-339.map)
	7f35a955a3e8 Lio/netty/channel/nio/AbstractNioByteChannel$NioByteUnsafe;.read (/tmp/perf-339.map)
	7f35a973a20c Lio/netty/channel/nio/NioEventLoop;.processSelectedKeysOptimized (/tmp/perf-339.map)
	7f35a91530b0 Lio/netty/channel/nio/NioEventLoop;.processSelectedKeys (/tmp/perf-339.map)
	7f35a9007c4d Interpreter (/tmp/perf-339.map)
	7f35a9007c4d Interpreter (/tmp/perf-339.map)
	7f35a9007c92 Interpreter (/tmp/perf-339.map)
	7f35a90007a7 call_stub (/tmp/perf-339.map)
	7f35c01c2776 JavaCalls::call_helper(JavaValue*, methodHandle*, JavaCallArguments*, Thread*) (/usr/lib/jvm/jdk1.8.0_60/jre/lib/amd64/server/libjvm.so)
	7f35c01c2c81 JavaCalls::call_virtual(JavaValue*, KlassHandle, Symbol*, Symbol*, JavaCallArguments*, Thread*) (/usr/lib/jvm/jdk1.8.0_60/jre/lib/amd64/server/libjvm.so)
	7f35c01c3127 JavaCalls::call_virtual(JavaValue*, Handle, KlassHandle, Symbol*, Symbol*, Thread*) (/usr/lib/jvm/jdk1.8.0_60/jre/lib/amd64/server/libjvm.so)
	7f35c0259e60 thread_entry(JavaThread*, Thread*) (/usr/lib/jvm/jdk1.8.0_60/jre/lib/amd64/server/libjvm.so)
	7f35c059f9cf JavaThread::thread_main_inner() (/usr/lib/jvm/jdk1.8.0_60/jre/lib/amd64/server/libjvm.so)
	7f35c059fafc JavaThread::run() (/usr/lib/jvm/jdk1.8.0_60/jre/lib/amd64/server/libjvm.so)
	7f35c0453718 java_start(Thread*) (/usr/lib/jvm/jdk1.8.0_60/jre/lib/amd64/server/libjvm.so)
	7f35c12f9182 start_thread (/lib/x86_64-linux-gnu/libpthread-2.19.so)

Fichero de stacks

Métodos separados por ;


	main;foo 1
	main;foo;car 3
	main;foo;abc 10
	main;foo;abc;pof 4
	main;bar;car 3
	main;bar;abc 7
	main;zas 15

cat stacks.txt | flamegraph.pl > flamegraph.svg

Fichero de stacks

Los giramos ↺


				4
		      3    10  pof   3    7
		 1   car  abc  abc  car  abc   15
		foo  foo  foo  foo  bar  bar  zas
		main main main main main main main

Fichero de stacks

Lo ordenamos alfabéticamente


				       4
		  7	3        10   pof   3
 	         abc   car   1   abc  abc  car  15
		 bar   bar  foo  foo  foo  foo  zas
		 main  main main main main main main

Interpretación

Anchura proporcional número de llamadas
En horizontal ordenado alfabéticamente
Parte superior "visible" es el consumo de CPU
Colores aleatorios

Interpretación

¿Cómo generamos los Stacks?

VisualVM
YourKit, JProfiler, XRebel
Java Mission Control
Perf, Dtrace

¿Qué distingue a un profiler de otro?

¡El mecanismo que use para hacer el sampleo!

Mediante el uso del API JVM Tool Interface
Mediante el uso de AsyncGetCallTrace
Mediante API profiling del Sistema Operativo

API JVM Tool Interface

API oficial de la JVM y válido para cualquier implementación "certificada".

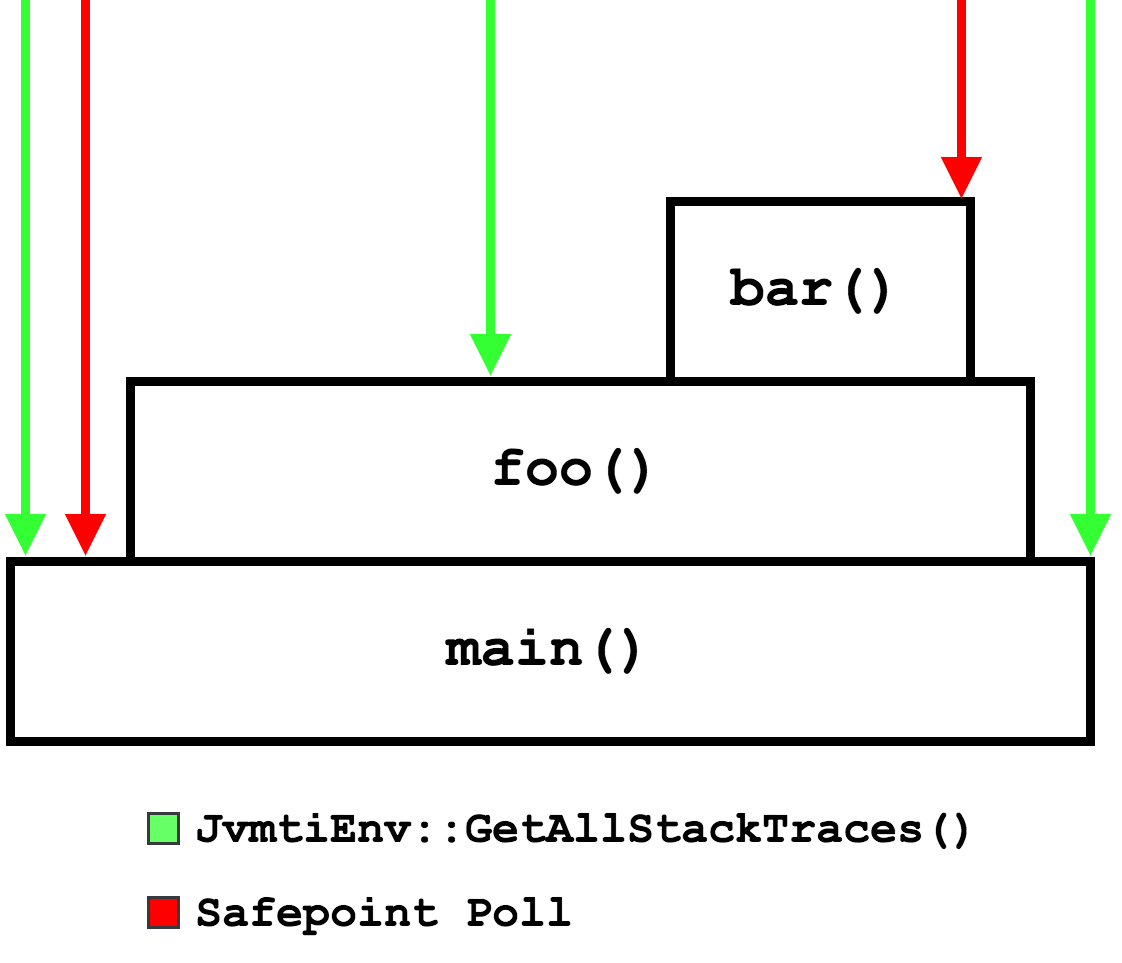

Safepoints bias
Puntos de control de la JVM donde puede parar un thread con seguridad
Llamada JNI, al finalizar ciertos bucles, al salir de un método, cada 2 bytecodes en el intérprete.
VisualVM, JStack, hprof

Safepoint Bias

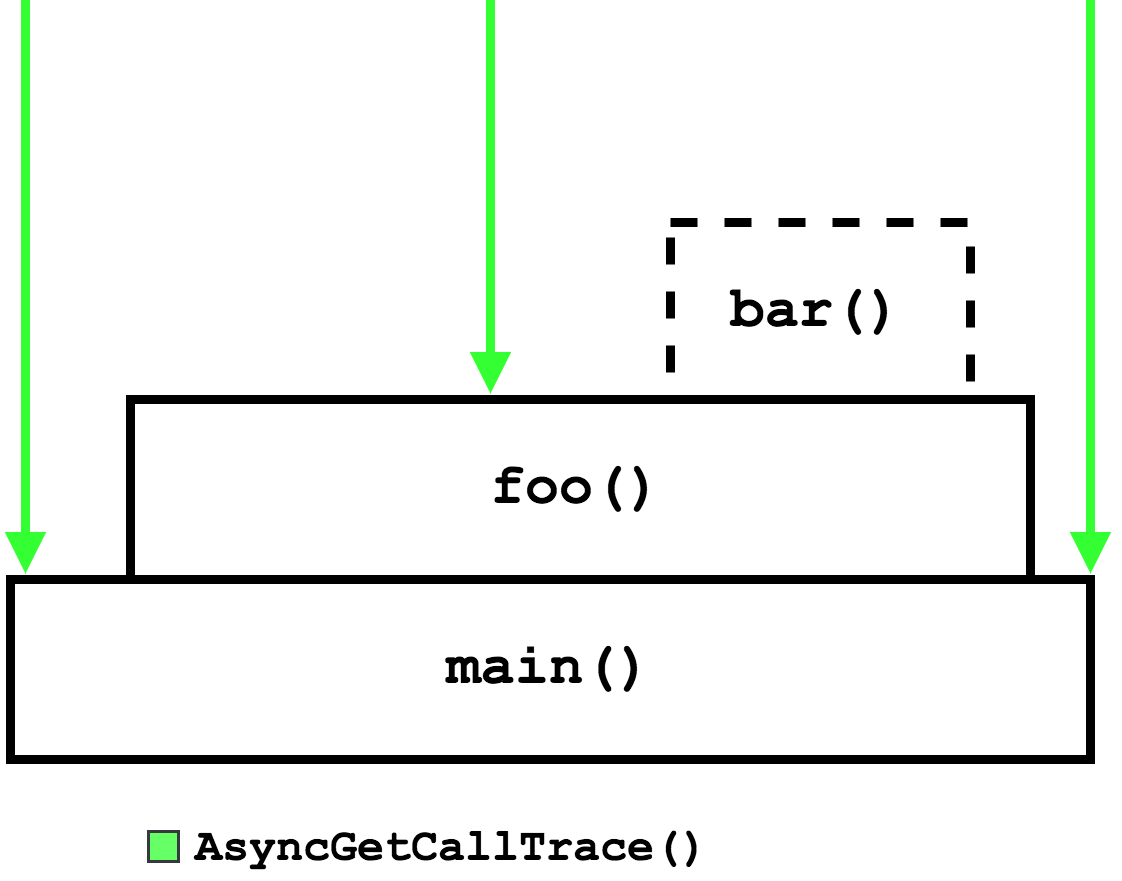

AsyncGetCallTrace

API interna de la JVM de Oracle

Específico de la JVM Oracle/OpenJDK
No Safepoint bias
Sampling bias
Código nativo no controlado
Flight Recorder (JMC), Honest-Profiler

AsyncGetCallTrace

Profiler Nativo

¿Qué pasa con todo el código que no es java?

Código própio de la JVM (Compiler, Runtime, GC)
Código nativo optimizado o intrinsics
Llamadas al sistema operativo (Threads, IO, etc)
Desde el SO tenemos mejor visión!

Sampleo con AsyncGetCallTrace

Sampleo con Perf

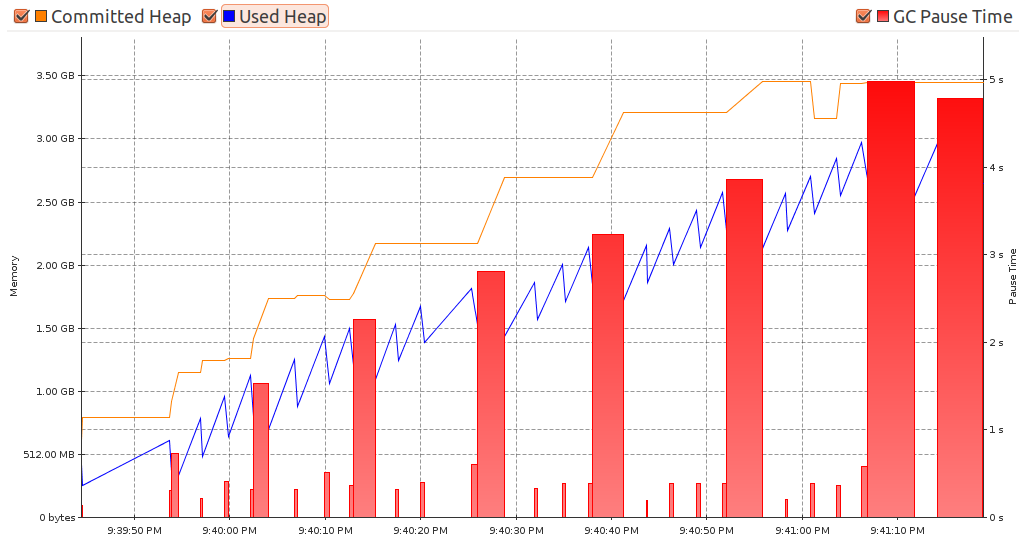

¡Tenemos un problema de memoria!

¿Cómo lo hago?

~~Con hprof~~
Con Java Flight Recorder
Con Perf

En cualquiera de los casos

Flame Graph project

git clone git@github.com:brendangregg/FlameGraph.git

export FLAMEGRAPH_DIR=/path/donde/clonaste/FlameGraph

Java Flight Recorder

Ejecuta tu código con monitorización


java -XX:+UnlockCommercialFeatures -XX:+FlightRecorder
-XX:+UnlockDiagnosticVMOptions -XX:+DebugNonSafepoints
-XX:StartFlightRecording=delay=1s,duration=90s,filename=result.jfr,settings=profile
-jar yourApp.jar your_app_params

jfr-flame-graph

https://github.com/chrishantha/jfr-flame-graph

Extrae de ".jfr" toda la información de stacks y genera fichero en formato común
Depende de las librerías de JFR para parsear la información
Necesita localizarlas e instalarlas en tu maven local
con install-mc-jars.sh
Ejecuta:
./create_flamegraph.sh -f result.jfr -i > flamegraph.svg

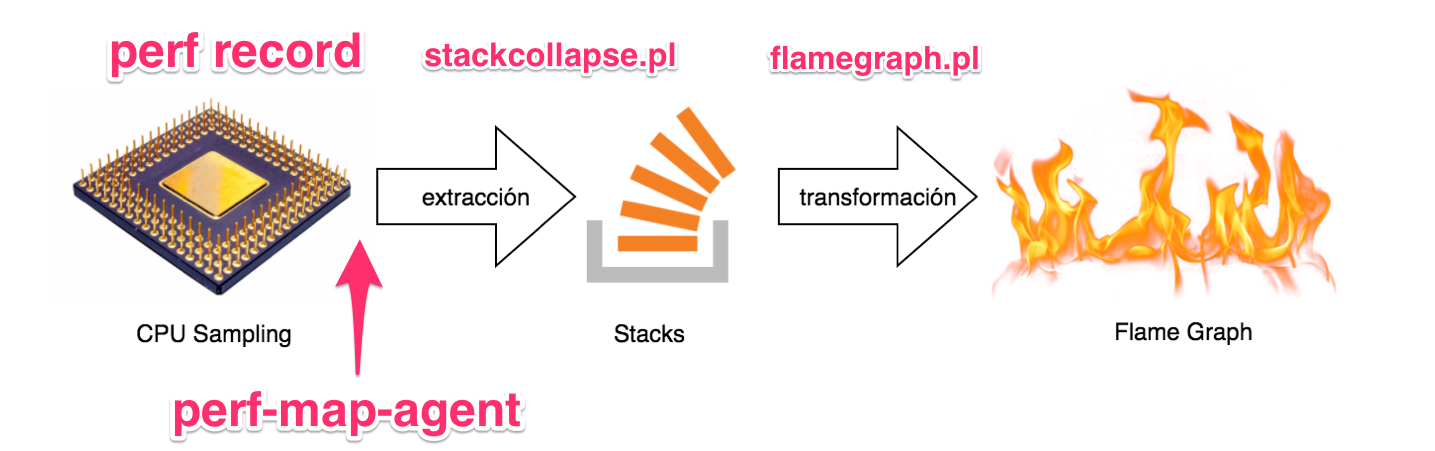

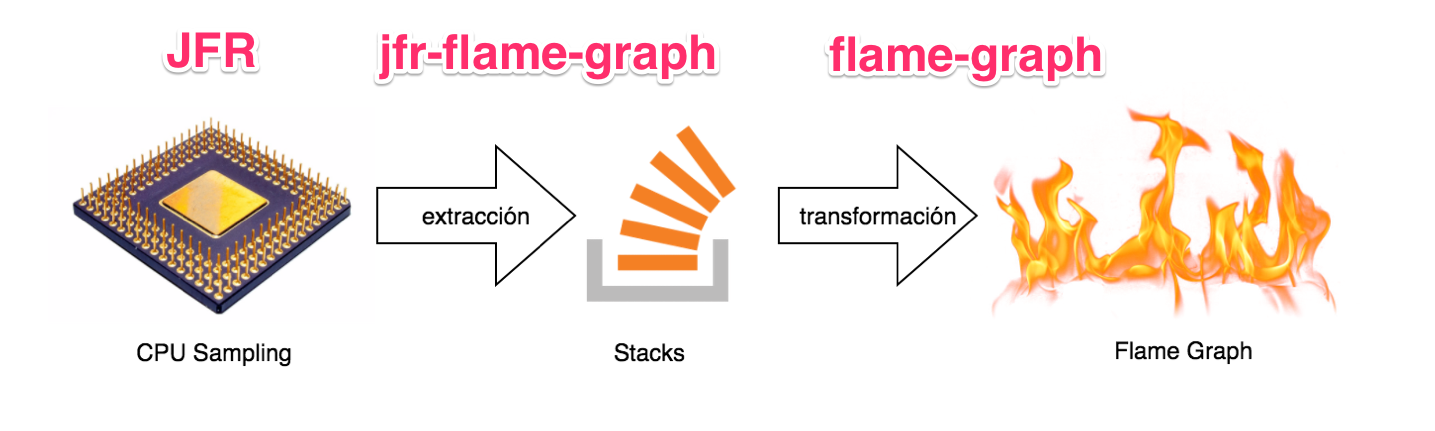

Proceso

Perf

¿Preparado?

¿Seguro?

¡¿Seguro?!

¡¿SEGURO?!

Dos malas noticias

Perf no entiende de stacks de Java (Frame Pointers)
La JVM al compilar JIT no expone la tabla de símbolos

Frame Pointers

Brendan se arremangó y hackeó la OpenJDK sin "mucha dificultad"
Hizo una PR y se la aceptaron
Disponible desde JDK8 update 60 build 19 ⇧
Se activar mediante -XX:+PreserveFramePointer

Tabla de símbolos

Perf_events no sabe qué nombres de métodos están referenciados, sólo códigos
Necesita soporte del JIT para que genere fichero /tmp/perf-PID.map
La JVM no lo genera, ni lo implementa como flag
Necesita de una herramienta externa

Tabla de símbolos


java 22176  3385.271871:   22719600 cycles:
	a912a3 CollectedHeap::post_allocation_setup_array (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/server/libjvm.so)
	a90bc9 TypeArrayKlass::allocate_common (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/server/libjvm.so)
	6e4382 jni_NewByteArray (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/server/libjvm.so)
	 1c0e8 JNU_NewStringPlatform (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/libjava.so)
	 15d42 Java_java_io_UnixFileSystem_list (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/libjava.so)
  7f0c891c54fc [unknown] (/tmp/perf-22170.map)
  7f0c891d3364 [unknown] (/tmp/perf-22170.map)
  7f0c891ea894 [unknown] (/tmp/perf-22170.map)
  7f0c890082bd [unknown] (/tmp/perf-22170.map)
  7f0c890007a7 [unknown] (/tmp/perf-22170.map)
	693e76 JavaCalls::call_helper (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/server/libjvm.so)
	6d5292 jni_invoke_static (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/server/libjvm.so)
	6f1afa jni_CallStaticVoidMethod (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/server/libjvm.so)
	  80ff JavaMain (/usr/lib/jvm/java-8-oracle/jre/lib/amd64/jli/libjli.so)
	  76da start_thread (/lib/x86_64-linux-gnu/libpthread-2.24.so)

perf-map-agent

https://github.com/jvm-profiling-tools/perf-map-agent

Necesitas compilar código nativo (genera .so y .jar)
Es un agente de la JVM que se conecta a tu proceso en ejecución
Se ejecuta después de perf (no durante), para obtener mediante JVM TI los símbolos creados

perf-map-agent

Donde lo hayas compilado, con los ficheros libperfmap.so y attach-main.jar, ejecutas:
java -cp attach-main.jar:$JAVA_HOME/lib/tools.jar net.virtualvoid.perf.AttachOnce $pid
Se conecta a la JVM con el $pid en ejecución, y extrae la tabla de símbolos mediante JVM TI
Cambia a root el propietario del fichero
chown root /tmp/perf-*.map

Usando Perf

sudo perf record -F 99 -a -g -p $pid -- sleep 90

perf record Grabar profile en perf.data
-F Frecuencia de muestreo
-a Examina todas las CPUs
-g Captura los stacks
-p $pid Pid del proceso
-- sleep Tiempo de muestreo

Pintando la gráfica

perf script | $FLAMEGRAPH_DIR/stackcollapse-perf.pl | $FLAMEGRAPH_DIR/flamegraph.pl --color=java --hash
> flamegraph.svg

perf script lee los datos del fichero perf.data
stackcollapse-perf.pl filtra, agrupa y colapsa stacks
flamegraph.pl Genera el Flame Graph
--color=java esquema de color a usar
--hash color en función del hash del nombre

Otros parámetros

--title título del gráfico
--width anchura
--height altura
--minwidth omitir funciones pequeñas
--reverse --inverted Invertir el stack

Flame Graphs

Profiling de CPU en la JVM

Acerca de Jero

Disclaimer

Objetivo de la charla

Premature optimization

¿Nunca te ha pasado...?

Conseguir algo como esto

Flame Graphs

Flame Graphs

Profiling vs Sampling

Profiling mediante sampling

Hot Methods

Call tree

Flame Graph

Proceso

¿Cómo es un sample en jstack?

¿Cómo es un sample en perf?

Fichero de stacks

Fichero de stacks

Fichero de stacks

Interpretación

Interpretación

¿Cómo generamos los Stacks?

¿Qué distingue a un profiler de otro?

API JVM Tool Interface

Safepoint Bias

AsyncGetCallTrace

AsyncGetCallTrace

Profiler Nativo

Sampleo con AsyncGetCallTrace

Sampleo con Perf

¡Tenemos un problema de memoria!

¿Cómo lo hago?

En cualquiera de los casos

Flame Graph project

Java Flight Recorder

jfr-flame-graph

Proceso

Perf

Dos malas noticias

Frame Pointers

Tabla de símbolos

Tabla de símbolos

perf-map-agent

perf-map-agent

Usando Perf

Pintando la gráfica

Otros parámetros

Proceso

Ejemplos

Q & A

¡Muchas gracias!
